1、产品执行标准

MT818.5-2009《煤矿用电缆 第5部分：额定电压0.66/1.14KV及以下移动软电缆》

2、适用范围

本产品适用于额定电压0.66/1.14KV及以下煤矿移动设备

3、工作条件

额定电压U0/U分别为0.38/0.66KV、0.66/1.14KV。
电缆导体的允许最高工作温度为65°。
电缆弯曲半径不小于电缆外径6倍。
电缆的底线芯应良好接地。

4、电缆型号名称

型号	名称	用途

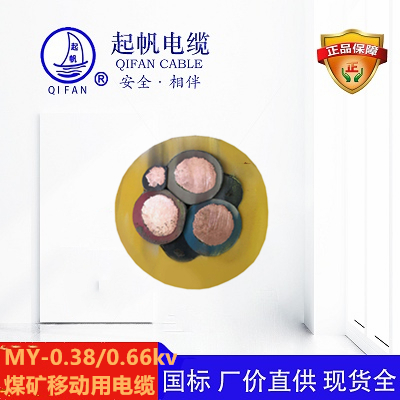

MY-0.38/0.66	煤矿用移动橡套软电缆	额定电压0.38/0.66KV各种井下移动采煤设备的电源连接
MY-0.38/0.66	煤矿用移动屏蔽橡套软电缆
MYP-0.66/1.14	煤矿用移动屏蔽橡套软电缆	额定电压0.66/1.14KV各种井下移动采煤设备的电源连接

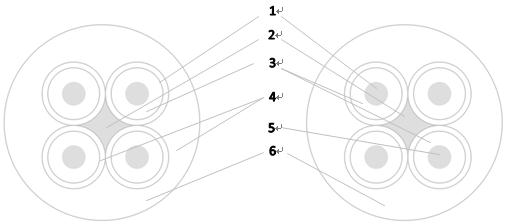

1、  动力线芯导体
2、  填充
3、  绝缘
4、  半导电层
5、  地线芯导体
6、  护套

6、产品结构尺寸

芯数×导体标称截面	标称厚度		电缆外径
	动力线芯绝缘	护套	MY-0.38/0.66
1×4	1.4	1.5	8.0~10.0
1×6	1.4	1.6	9.0~12.0
1×10	1.6	1.8	11.0~14.0
